Zdvihové ložisko ST/ST…B, lineárne guľkové puzdro LBUS/LBUW

Zdvihové ložisko je mechanizmus lineárneho a rotačného pohybu využívajúci rotačný pohyb guľôčkových prvkov medzi vonkajším valcom a hriadeľom. V porovnaní s ložiskom s lineárnym pohybom môže vykonávať rotačný pohyb, obmedzený lineárny pohyb a zložený pohyb. Guľôčky sú rovnomerne rozmiestnené v upevňovacích otvoroch v tvare Z. Guľôčky v každom otvore sa môžu otáčať o 360° nezávisle a hladko. Zároveň je tento produkt dostupný aj v prírubovej verzii: LBHR/LBHRW/LBHS/LBHSW/LBHC/LBHCW

Dostat ponuku

PREV：LMF…L/LMK…L/LMH…L s dvojitou širokou prírubou s lineárnym pohybom NEXT：No next article

Predstavenie výrobku
Parameter
Popis materiálu
Kontaktuj nás

Vlastnosti produktu

1 Môže pracovať dlhú dobu v podmienkach bez oleja.

2 Vhodnejšie pre pracovné podmienky s nízkou rýchlosťou a vysokým zaťažením, s dobrou odolnosťou proti opotrebovaniu a extrémne nízke trenie.

3 Vhodné pre situácie, kde sa ťažko tvorí olejový film, ako sú vratné, rotačné a prerušované pohyby.

4 Odolný voči korózii a oxidácii.

5 Bezúdržbový a dlhá životnosť.

Prečo si vybrať bezolejové ložiská

Znížte výrobné náklady

Nie je potrebné zariadenie na prívod oleja, otvor na vstrekovanie oleja alebo olej spracovanie drážok, čo môže výrazne ušetriť výrobné náklady.

Znížte prevádzkové náklady

Výrazne znižuje spotrebu mazacieho oleja, znižuje údržbu zariadenia, a predchádza skrytým nebezpečenstvám spôsobeným nedostatočnou zásobou oleja, čím sa účinne znižuje prevádzkové náklady.

Skráťte čas návrhu

Bezolejový dizajn zjednodušuje štruktúru produktu a efektívne šetrí čas pri navrhovaní. Sme profesionáli Dodávatelia ODM Zdvihové ložisko ST/ST…B, lineárne guľkové puzdro LBUS/LBUW

Prispieva k ochrane životného prostredia

Nevyžaduje sa žiadna recyklácia odpadového oleja, čo je prospešné aj pre ochranu životného prostredia.

Aplikačné polia

Vysoká teplota

· Oceliareň

·Taviaca pec

· Zariadenia na sušenie

· Rúra na pečenie

· Regulátor tepla

Vodeodolný

· Brána priehrady

·Vodné čerpadlo

· Štruktúra kvapalinového spínača

·Pobrežné štruktúry

· Zariadenia dokovacích a odkalovacích strojov

Chemický priemysel

· Chemická továreň

· Zariadenia na elektrolytické pokovovanie

·Zariadenia na čistenie odpadových vôd

· Farbiace stroje

·Zariadenia na rafináciu ropy a chemických látok

energie

·Sila vetra

· Nová energia

Loď

· Palubný žeriav

·Kotva

· Kryt poklopu

· Rameno kormidla

·Zdvíhacie stroje a zariadenia zdvíhacích krúžkov

Výroba automobilov

· Forma na razenie

· Zváracia štruktúra

· Lakovacia a sušiaca linka

· Kovový dopravný pás

· Obrábacie stroje

Ťažký priemysel

· Stroje na výrobu oceľových rúr

·Pneumatiky a papierne

·Elektráreň

· Spojovací prepínač vstrekovacích strojov

Stavba, ťažba, nakladanie

· Miešačky, mlynčeky, drviče

· Stavebné stroje

·Banícke zariadenia

· Ložiská ojnice

Mosty a zdvižné koľajnice

· Mostové ložiská

·Nosníky, mosty, visuté mosty

· Reaktory súvisiace s jadrovou energiou

·Parný generátor

Typ	Príklad montáže	Typ príruby	Dĺžka
Štandardný typ s prírubou		LMF	Slobodný
		LMK	Slobodný
		LMH	Slobodný
Typ s dvojitou širokou prírubou		LMF…L	Dvojité
		LMK...L	Dvojité
		LMH…L	Dvojité
Typ s pilotnou prírubou		LMFP	Slobodný
		LMKP	Slobodný
		LMHP	Slobodný
Typ s dvojitou širokou polohou s pilotnou prírubou		LMFP…L	Dvojité
		LMKP…L	Dvojité
		LMHP...L	Dvojité
Typ s dvojitou širokou strednou prírubou		LMFM…L	Dvojité
		LMKM…L	Dvojité
		LMHM...L	Dvojité
Prírubové zdvihové ložisko		LBHR LBHRW	Slobodný
		LBHS LBHSW	Slobodný
		LBHC LBHCW	Single

Obyčajný typ: ST

Zdvihové ložisko ST je mechanizmus lineárneho a rotačného pohybu využívajúci rotačný pohyb guľôčkových prvkov medzi vonkajším valcom a hriadeľom.

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka s funkciou ochrany proti hrdzi.

Model	Maximálne mŕtvica mm	číslo z riadkov	Hlavné rozmery a tolerancia											Základné hodnotenie záťaže		Hmotnosť (g)
			Dr		D		L		φ mm	T mm	t mm	d mm	r mm	Dynamic C N	Static Co N
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm	φ mm	T mm	t mm	d mm	r mm	Dynamic C N	Static Co N
ST 6	20	3	6	22 13	12	0 -11	20	0 -200	11.3	1.1	0.5	1	0.5	147	216	8.9
ST 8	24	3	8		15	0 -11	24		17.1	1.5	0.5	1.2	0.5	245	343	15.6
ST 10	30	3	10		19	0 -13	30		22.7	1.5	0.5	1.2	0.5	461	637	28.8
ST 12	32	3	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	813	1 070	42
ST 13	32	3	13		23		32		24.5	1.5	0.5	1.2	0.5	813	1 070	39.8
ST 16	40	3	16		28		37		29.1	1.5	0.7	1.3	0.5	990	1 180	71
ST 20	50	3	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	1 170	1 260	99
ST 25	50	3	25		37		45	0 -300	35.8	2	0.7	1.6	1	1 330	1 490	117
ST 30	82	3	30		45		65		53.5	2.5	1	2	1	2 990	3 140	205
ST 35	92	3	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	3.140	3 530	329
ST 40	108	3	40		60		80		68.3	2.5	1	2	1.5	4.120	4 800	516
ST 50	138	3	50		72		100		86.4	3	1	2.5	1.5	5,540	6,910	827
ST 60	138	3	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	5,980	8,230	1 240
ST 80	132	3	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	7,840	12 200	2 050
ST 100	132	3	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	8,430	14 700	2 440

1N≈0,102kgf

Typ pre veľké zaťaženie: ST.B

Model	Maximálne mŕtvica mm	číslo z riadkov	Hlavné rozmery a tolerancia											Základné hodnotenie záťaže		Hmotnosť (g)
			Dr		D		L		φ mm	T mm	t mm	d mm	r mm	Dynamic C N	Static Co N
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm	φ mm	T mm	t mm	d mm	r mm	Dynamic C N	Static Co N
ST 8B	8	6	8	22 13	15	0/-11	24	0 -200	17.1	1.5	0.5	1.2	0.5	490	549	16.8
ST 10B	8	6	10	22 13	19	0 -13	30		22.7	1.5	0.5	1.2	0.5	931	1 030	31.2
ST 12B	8	6	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	1 630	1.720	46
ST 16B	16	6	16	27 16	28		37		29.1	1.5	0.7	1.3	0.5	1 910	1 980	75
ST 20B	20	6	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	2 060	2 320	106
ST 25B	20	6	25		37		45	0 -300	35.8	2	0.7	1.6	1	2 170	2 670	125
ST 30B	44	6	30		45		65		53.5	2.5	1	2	1	4 800	6 270	220
ST 35B	54	6	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	5 050	7 060	346
ST 40B	66	6	40		60		80		68.3	2.5	1	2	1.5	6,710	9 560	540
ST 50B	88	6	50		72		100		86.4	3	1	2.5	1.5	8,970	13 800	862
ST 60B	88	6	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	9 700	16.500	1 290
ST 80B	76	6	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	12 700	24 300	2.110
ST 100B	76	6	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	13 700	29 400	2 520

1N≈0,102kgf

Model			Maximálny zdvih		Počet riadkov		φ		D		L		B		W	D1	(r)	Základné hodnotenie záťaže				Statický prípustný moment (Nm)		Hmotnosť (g)
Model			Maximálny zdvih		Počet riadkov		φ		D		L		B					C(Dynamic)N		CO(statický)N		Statický prípustný moment (Nm)		Hmotnosť (g)
Typ	Dr	Tolerancia μm	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované		Tolerancia μm		Tolerancia		Tolerancia μm				Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované
Jednovrstvový typ podšívky LBUS Dvojitý typ podšívky LBUW	5	0 -0,008	13	6	3	6	5.9	9.4	10	0 -0,009	15	0 -0,12	8	0 -0,4	1.1	9.6	0.4	131	209	106	212	—	1.38	4	5
	6	0 -0,009	15	7			8.3	12.3	12	0 -0,011	19	0 -0,2	11.3			11.5		210	333	164	328	—	2.18	8	8
	8		24	8			8.8	16.8	15	0 -0,011	24		15.3			14.3		323	512	278	556	—	4.31	15	17
	10		30	8			10.8	21.8	19	0 -0,013	29		19.4		1.3	18		499	793	408	815	—	7.24	30	33
	12		32	8			10.4	22.4	21		30		20.4			20	0.8	722	1146	579	1157	—	10.9	32	36
	13		34	10			11.4	23.4	23		32		20.4			22		773	1226	634	1268	—	11.6	45	49
	16		40	16			12.8	24.8	28		37		23.3		1.6	27		1330	2112	1029	2058	—	19.7	72	79
	20	0 -0,010	46	28			14.8	23.8	32	0 -0,016	42		27.3		1.6	30.5		1609	2554	1517	3035	—	26.8	94	102

Prírubový obyčajný typ:

Ložisko s prírubovým zdvihom je mechanizmus lineárneho a rotačného pohybu využívajúci rotačný pohyb guľôčkových prvkov medzi vonkajším valcom a hriadeľom, ktorý sa ľahko montuje.

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka, s funkciou nehrdzavejúcej.

LBHR

LBHRW

LBHS

LBHSW

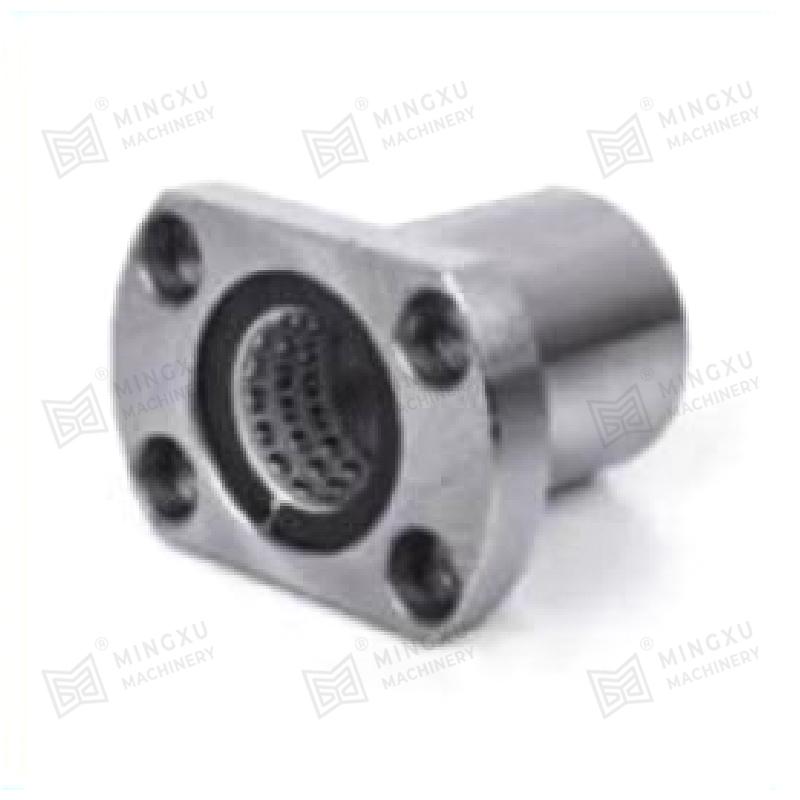

LBHC

LBHCW

Model			Maximálny zdvih		Počet riadkov		φ₁		D		L
Typ	Dr	Tolerancia μm	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované		Tolerancia μm		Tolerancia μm
Jednovrstvový typ podšívky LBHR LBHS LBHC Typ s dvojitým lemovaním LBHRW LBHSW LBHCW	6	0 -0,009	15	7	3	6	8.3	12.3	12	0 -0,013	19	±0,3
	8		24	8			8.8	16.8	15	0 -0,013	24
	10		30	8			10.8	21.8	19	0 -0,016	29
	12		32	8			10.4	22.4	21		30
	13		34	10			11.4	23.4	23		32
	16		40	16			12.8	24.8	28		37
	20	0 -0,010	46	28			14.8	23.8	32	0 -0,019	42

H	T	d	d₁	t	P.C.D.	W	F	A	Výstrednosť	※ Hranatosť	Základné hodnotenie záťaže				Statický prípustný moment
											C(Dynamic)N		CO(statický)N		Statický prípustný moment
											Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované	Jednoduchá podšívka	Dvojité lemované
28	5	3.5	6	3.1	20	22	—	20	-0,012	-0,012	210	333	164	328	—	2.18
32	5	3.5	6	3.1	24	25		24			323	512	278	556	—	4.31
40	6	4.5	7.5	4.1	29	30		29			499	793	408	815	一	7.24
42					32	32		32			722	1146	579	1157	一	10.9
43					33	34		33			773	1226	634	1268	—	11.6
48					38	37	22	31			1330	2112	1029	2058	—	19.7
54	8	5.5	9	5.1	43	42	24	36	-0,015	-0,015	1609	2554	1517	3035	—	26.8

Materiálové zloženie a vlastnosti
Materiál	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Hustota	8.0	8.9	7.8	8.9	8.0
Tvrdosť HB	>210	>70	>150	>95	>250
Pevnosť v ťahu N/mm²	>750	>200	>600	>260	>800
Medza klzu N/mm²	>450	>90	>260	>150	>450
% predĺženia	>12	>15	>10	>৪	>800
Koeficient lineárnej expanzie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limitná teplota ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Zaťaženie N/mm²	100	60	50	70	120
Max. Rýchlosť (suchá) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Stlačenie trvalej deformácie 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
* K dispozícii je veľký dopyt so špeciálnymi materiálmi.

Výmena základného materiálu
Materiálové kódy	Čínske značky GB1176-87	Medzinárodný ISO 1338	Nemecko DIN	Japonsko JIS	Amerike ASTM (UNS)	Anglicko BS	Taliansko JM	Platné podmienky
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Vysoké zaťaženie, nízka rýchlosť Bežne používané
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Stredné zaťaženie, nízka rýchlosť Bežne používané
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Stredná záťaž, stredná rýchlosť, Bežne používané
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Stredné zaťaženie, nízka rýchlosť, bežne používané
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Pri vysokej záťaži, nízkej rýchlosti, vysokej záťaži

Tuhé mazivo
Lubrikant	Vlastnosti	Typická aplikácia
SL1 Prídavok grafitu	Vynikajúca odolnosť voči chemikáliám útoky a nízke trenie, teplotný limit 400 ℃	Oblek pre bežné stroje a pod atmosférou
SL4 pridaný PTFE	Najnižšie trenie a dobré mazanie vodou, teplotný limit 300 ℃	Loď, hydraulická turbína, plynová turbína atď.
