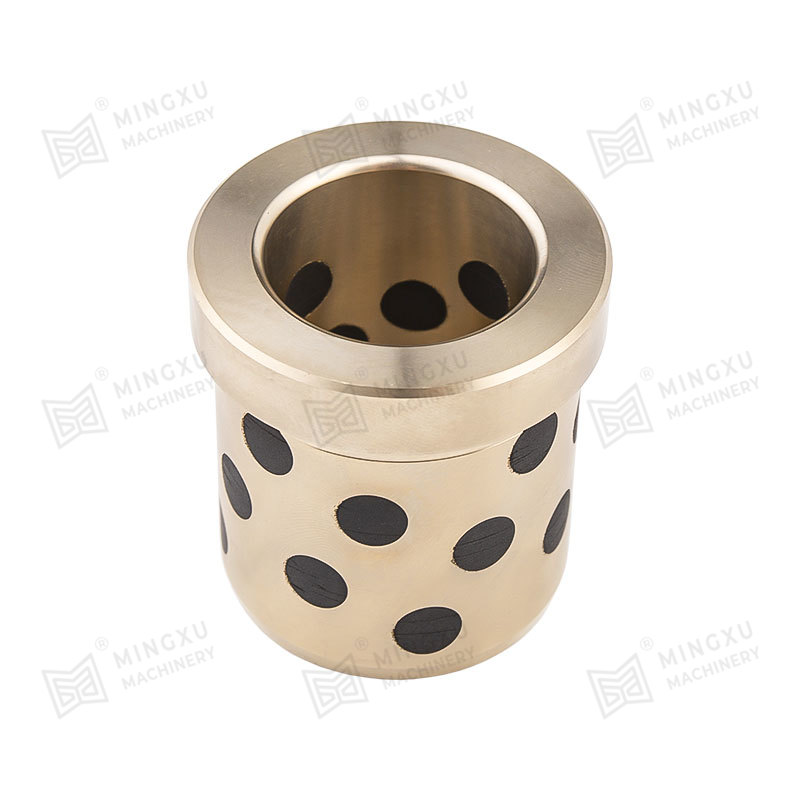

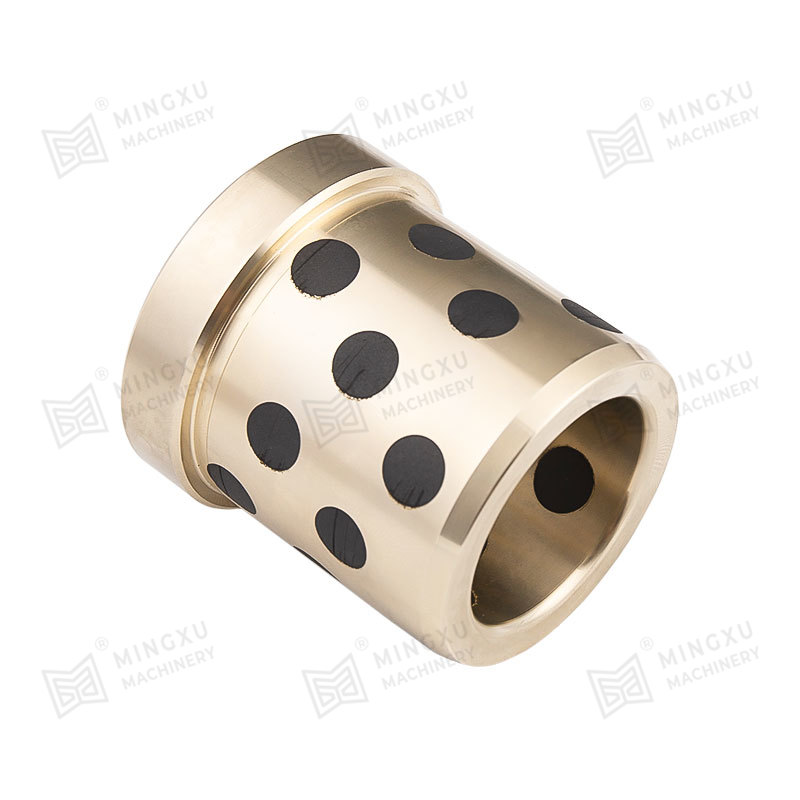

Vodiace puzdro MJGBF pre proces vstrekovania plastov

Bezolejové vstrekovacie vodiace puzdrá MJGBF sú komponenty používané v procese vstrekovania plastov na ďalšie zlepšenie efektivity výroby zabezpečením konzistentného presného zarovnania a hladkého pohybu častí foriem, výsledkom čoho sú produkty vysokej kvality. Vodiace puzdro MJGBF je štandardný komponent dostupný v priemeroch od 12 mm do 60 mm a dĺžkach od 19 mm do 149 mm, z ktorých si môžete vybrať. Pre konkrétne modely kontaktujte predaj.

Dostat ponuku

PREV：Bezolejové puzdro vedenia vstrekovania MJEGB/MJEGBK NEXT：MJGB Bezolejové puzdro vstrekovacieho vedenia Štandardný náhradný diel

Predstavenie výrobku
Parameter
Popis materiálu
Kontaktuj nás

Vlastnosti produktu

1 Môže pracovať dlhú dobu v podmienkach bez oleja.

2 Vhodnejšie pre pracovné podmienky s nízkou rýchlosťou a vysokým zaťažením, s dobrou odolnosťou proti opotrebovaniu a extrémne nízke trenie.

3 Vhodné pre situácie, kde sa ťažko tvorí olejový film, ako sú vratné, rotačné a prerušované pohyby.

4 Odolný voči korózii a oxidácii.

5 Bezúdržbový a dlhá životnosť.

Prečo si vybrať bezolejové ložiská

Znížte výrobné náklady

Nie je potrebné zariadenie na prívod oleja, otvor na vstrekovanie oleja alebo olej spracovanie drážok, čo môže výrazne ušetriť výrobné náklady.

Znížte prevádzkové náklady

Výrazne znižuje spotrebu mazacieho oleja, znižuje údržbu zariadenia, a predchádza skrytým nebezpečenstvám spôsobeným nedostatočnou zásobou oleja, čím sa účinne znižuje prevádzkové náklady.

Skráťte čas návrhu

Bezolejový dizajn zjednodušuje štruktúru produktu a efektívne šetrí čas pri navrhovaní. Sme profesionáli Dodávatelia ODM Vodiace puzdro MJGBF pre proces vstrekovania plastov

Prispieva k ochrane životného prostredia

Nevyžaduje sa žiadna recyklácia odpadového oleja, čo je prospešné aj pre ochranu životného prostredia.

Aplikačné polia

Vysoká teplota

· Oceliareň

·Taviaca pec

· Zariadenia na sušenie

· Rúra na pečenie

· Regulátor tepla

Vodeodolný

· Brána priehrady

·Vodné čerpadlo

· Štruktúra kvapalinového spínača

·Pobrežné štruktúry

· Zariadenia dokovacích a odkalovacích strojov

Chemický priemysel

· Chemická továreň

· Zariadenia na elektrolytické pokovovanie

·Zariadenia na čistenie odpadových vôd

· Farbiace stroje

·Zariadenia na rafináciu ropy a chemických látok

energie

·Sila vetra

· Nová energia

Loď

· Palubný žeriav

·Kotva

· Kryt poklopu

· Rameno kormidla

·Zdvíhacie stroje a zariadenia zdvíhacích krúžkov

Výroba automobilov

· Forma na razenie

· Zváracia štruktúra

· Lakovacia a sušiaca linka

· Kovový dopravný pás

· Obrábacie stroje

Ťažký priemysel

· Stroje na výrobu oceľových rúr

·Pneumatiky a papierne

·Elektráreň

· Spojovací prepínač vstrekovacích strojov

Stavba, ťažba, nakladanie

· Miešačky, mlynčeky, drviče

· Stavebné stroje

·Banícke zariadenia

· Ložiská ojnice

Mosty a zdvižné koľajnice

· Mostové ložiská

·Nosníky, mosty, visuté mosty

· Reaktory súvisiace s jadrovou energiou

·Parný generátor

jednotka: mm

Časť č.	d	L	d	G6	D	m6	D1	T	L1
MJGBF-12×19	12	19	12	0.016 0.006	18	0018 0.007	25	4	19
MJGBF-12×24	''	24	''	''	''	''	''	''	24
MJGBF-12×29	''	29	''	''	''	''	''	''	29
MJGBF-12×34	''	34	''	''	''	''	''	''	34
MJGBF-16×19	16	19	16	''	25	0025 0.009	30	6	19
MJGBF-16×24	''	24	''	''	''	''	''	''	24
MJGBF-16×29	''	29	''	''	''	''	''	''	29
MJGBF-16×34	''	34	''	''	''	''	''	''	30
MJGBF-16×39	''	39	''	''	''	''	''	''	''
MJGBF-16×49	''	49	''	''	''	''	''	''	''
MJGBF-20×24	20	24	20	0.020 0.007	30	''	35	8	24
MJGBF-20×29	''	29	''	''	''	''	''	''	29
MJGBF-20×34	''	34	''	''	''	''	''	''	34
MJGBF-20×39	''	39	''	''	''	''	''	''	39
MJGBF-20×49	''	49	''	''	''	''	''	''	40
MJGBF-20×59	''	59	''	''	''	''	''	''	''
MJGBF-25×24	25	24	25	''	35	0025 0.009	40	''	24
MJGBF-25×29	''	29	''	''	''	''	''	''	29
MJGBF-25×34	''	34	''	''	''	''	''	''	34
MJGBF-25×39	''	39	''	''	''	''	''	''	39
MJGBF-25×49	''	49	''	''	''	''	''	''	49
MJGBF-25×59	''	59	''	''	''	''	''	''	50
MJGBF-25×69	''	69	''	''	''	''	''	''	''
MJGBF-30×29	30	29	30	''	42	''	47	10	29
MJGBF-30×34	''	34	''	''	''	''	''	''	34
MJGBF-30×39	''	39	''	''	''	''	''	''	39
MJGBF-30×49	''	49	''	''	''	''	''	''	49
MJGBF-30×59	''	59	''	''	''	''	''	''	59
MJGBF-30×69	''	69	''	''	''	''	''	''	60
MJGBF-30×79	''	79	''	''	''	''	''	''	''
MJGBF-35×39	35	39	35	0.025 0.009	48	0.025 0.009	54	10	39
MJG8F-35×49	''	49	''	''	''	''	''	''	49
MJGBF-35×59	''	59	''	''	''	''	''	''	S9
MJGBF-35×69	''	69	''	''	''	''	''	''	69
MJGBF-35×79	''	79	''	''	''	''	''	''	70
MJGBF-35×89	''	89	''	''	''	''	''	''	''
MJGBF-35×99	''	99	''	''	''	''	''	''	''
MJGBF-40×39	40	39	40	''	55	0.030 0.011	61	''	39
MJG8F 40×49	''	49	''	''	''	''	''	''	49
MJGBF-40×59	''	59	''	''	''	''	''	''	59
MJG8F-40×69	''	69	''	''	''	''	''	''	69
MJGBF-40×79	''	79	''	''	''	''	''	''	79
MJG8F-40×89	''	89	''	''	''	''	''	''	80
MJGBF-40×99	''	99	''	''	''	''	''	''	''
MJGBF-40×109	''	109	''	''	''	''	''	''	''
MJGBF-50×49	50	49	50	''	70	''	76	12	49
MJGBF-50×59	''	59	''	''	''	''	''	''	S9
MJGBF-50×69	''	69	''	''	''	''	''	''	69
MJGBF-50×79	''	79	''	''	''	''	''	''	79
MJGBF-50×89	''	89	''	''	''	''	''	''	89
MJGBF-50×99	''	99	''	''	''	''	''	''	90
MJGBF-50×109	''	109	''	''	''	''	''	''	''
MJGBF-50×119	''	119	''	''	''	''	''	''	''
MJGBF-60×99	60	99	60	0.029 0.010	80	''	86	15	99
MJGBF-60×109	''	109	''	''	''	''	''	''	109
MJGBF-60×119	''	119	''	''	''	''	''	''	110
MJGBF-60×129	''	129	''	''	''	''	''	''	''
MJGBF-60×149	''	149	''	''	''	''	''	''	''

Materiálové zloženie a vlastnosti
Materiál	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Hustota	8.0	8.9	7.8	8.9	8.0
Tvrdosť HB	>210	>70	>150	>95	>250
Pevnosť v ťahu N/mm²	>750	>200	>600	>260	>800
Medza klzu N/mm²	>450	>90	>260	>150	>450
% predĺženia	>12	>15	>10	>৪	>800
Koeficient lineárnej expanzie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limitná teplota ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Zaťaženie N/mm²	100	60	50	70	120
Max. Rýchlosť (suchá) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Stlačenie trvalej deformácie 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
* K dispozícii je veľký dopyt so špeciálnymi materiálmi.

Výmena základného materiálu
Materiálové kódy	Čínske značky GB1176-87	Medzinárodný ISO 1338	Nemecko DIN	Japonsko JIS	Amerike ASTM (UNS)	Anglicko BS	Taliansko JM	Platné podmienky
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Vysoké zaťaženie, nízka rýchlosť Bežne používané
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Stredné zaťaženie, nízka rýchlosť Bežne používané
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Stredná záťaž, stredná rýchlosť, Bežne používané
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Stredné zaťaženie, nízka rýchlosť, bežne používané
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Pri vysokej záťaži, nízkej rýchlosti, vysokej záťaži

Tuhé mazivo
Lubrikant	Vlastnosti	Typická aplikácia
SL1 Prídavok grafitu	Vynikajúca odolnosť voči chemikáliám útoky a nízke trenie, teplotný limit 400 ℃	Oblek pre bežné stroje a pod atmosférou
SL4 pridaný PTFE	Najnižšie trenie a dobré mazanie vodou, teplotný limit 300 ℃	Loď, hydraulická turbína, plynová turbína atď.

SUBMIT

O nás

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. predtým známa ako Jiashan Mingxu Precision Machinery Factory bola založená v roku 2011. Spoločnosť sa nachádza vo vnútrozemí demonštračnej zóny integrovaného rozvoja delty rieky Yangtze s polohou a pohodlnou dopravou. S viac ako desiatimi rokmi skúseností s výrobou a výskumom a vývojom sa spoločnosť intenzívne zaoberá vývojom a výrobou pevných mazacích ložísk, skateboardov, klzných líšt a klzných prvkov. ODM dodávatelia a spoločnosť JFB ramenné puzdro príruby grafitové samomazné ložisko v Číne. Výroba produktov využíva moderné automatizačné zariadenia, prísne implementuje štandard systému riadenia kvality ISO2000 a hlavné procesy spracovávajú vysoko presné CNC stroje. Hlavné produkty spoločnosti pokrývajú sériu produktov, ako sú pevné samomazné ložiská JDB, oceľovo-medené spekané ložiská, samomazné ložiská SF-1, hraničné samomazné ložiská SF-2 a medené ložiská FB090. Široko používaný v automobilovom priemysle, stavebných strojoch, hutníckych zariadeniach, banských strojoch, vstrekovaní, formovaní, textilnom, tlačiarenskom a mnohých ďalších oblastiach výroby strojov; Doteraz sa produkty spoločnosti rozšírili po celej Číne a vyvážali do mnohých zahraničných krajín a sú hlboko uznávané a milované domácimi a zahraničnými zákazníkmi. Spoločnosť Mingxu Machinery dodržiava zásadu služieb „vysokokvalitné služby orientované na kvalitu“ a snaží sa poskytovať zákazníkom profesionálne produkty a služby. Dodávka Veľkoobchod MXB-JFB Ramenné puzdro Príruba Grafitové vykladané samomazné ložisko. Spoločnosť bude pokračovať v zavádzaní talentov, zlepšovaní mechanizmu riadenia, integrity, vývoja, inovácií a bude sa snažiť vybudovať značku svetovej triedy.

Čestný certifikát

Správy

Prečo je vysoko pevná mosadze najvhodnejším materiálom pre samovražené ložiská typu vložky?
2025-04-23
V modernom priemyselnom vybavení, samoznámy ložiská ...
ČÍTAJ VIAC
Čo je to podložka? Aké sú jeho hlavné scenáre aplikácie?
2025-04-21
V presnom svete strojov nesie každá malá zložka obrovskú zod...
ČÍTAJ VIAC
Prečo si vybrať izo-certifikovaného dodávateľa ložiska?
2025-04-18
Pre kupujúcich nie je výber dodávateľa iba rovnováha me...
ČÍTAJ VIAC
Ložiská bez údržby: tribologické inovácie, pokročilé materiálne systémy a sebestačné paradigmy výkonu
2025-04-16
Ložiská bez údržby Epitomizujte konvergenciu tribologie, mate...
ČÍTAJ VIAC

Znalosť produktu

Pre viacdutinové formy, ako sa Vodiace puzdro pre proces vstrekovania plastov pracovať v koordinácii, aby sa zabezpečilo, že každá dutina bude vyplnená rovnomerne?

Vo formách s viacerými dutými priestormi hrá ručné puzdro kľúčovú funkciu v procese vstrekovania plastov, aby sa zabezpečilo, že každý dutý priestor je vyplnený ľahkomyseľne. Funguje to takto:

Dizajn a miesto: Dizajnér formy určuje širokú škálu a umiestnenie dutín vo forme, pričom berie do úvahy faktory, ako je dizajn komponentov, veľkosť plesní a schopnosti stroja. Vodiace puzdrá sa potom umiestnia do základne formy, zarovnané s každou jednotlivou dutinou.

Systém vtoku a žľabu: Forma pozostáva zo zariadenia vtoku a žľabu, ktoré privádza roztavený plast zo vstrekovacej jednotky do každej dutiny. Vtokový kanál spája vstrekovaciu dýzu s dutými koľajnicami, hlavnými ku každej bráne v rámci plesne.

Zarovnanie a usmerňovanie: Manuálne puzdrá fungujú s mechanizmami vyrovnania formy a zaisťujú, že vtok a vodiaci prvok sú správne zarovnané s každým dutým priestorom. Ponúkajú riadenie a podporu vtokového kanála a bežcov, zastavujú nesprávne zarovnanie alebo pohyb počas trvania injekčnej techniky.

Vyvažovanie prietoku: Aby sa zabezpečilo, že každý dutý priestor je vyplnený rovnomerne, ručné puzdrá zohrávajú úlohu pri smerovaní roztaveného plastového plaváka z bežiaceho stroja do každej brány. Veľkosť a poloha ručných puzdier má vplyv na kĺzavú dráhu a stabilitu pri pohybe s prietokom medzi dutinami. Riadením vlnenia pomáhajú manuálne puzdrá znižovať verzie v inštanciách plnenia a tlaku, čím zaisťujú konzistentný komponent skvelý vo všetkých dutinách.

Chladenie: Spolu s vyrovnávaním prietoku sú vodiace puzdrá zdrojom v tepelnom manažmente prostredníctvom kanálov chladiacej kvapaliny. Tieto kanály pomáhajú pri udržiavaní pravidelných teplôt vo vnútri formy a šetria vám horúce miesta alebo studené miesta, ktoré by mohli ovplyvniť vyplnenie a stuhnutie každej dutiny.

Ich správne rozloženie, umiestnenie a použitie zaisťuje, že každá dutina je ľahko vyplnená v procese vstrekovania plastov, výsledkom čoho sú vysokokvalitné diely s bežnými rozmermi a rezidenciami.
