LMFM… l/lmkm… l/lmhm… l Lineárne ložisko s dvojitým stredným sprostredkovateľom

Lineárne ložisko s dvojitým stredným lemom je zložka presnej inžinierstva, ktorá obsahuje vonkajšie valcové puzdro, vnútorný povrch sférickej rasovej dráhy, oceľové gule presnosti a vysoko výkonný zadržiak určený na udržanie optimálneho rozmiestnenia guľôčok. Táto konfigurácia jej umožňuje účinne odolať podstatné radiálne zaťaženie a súčasne sa prispôsobuje miernym axiálnym silám v oboch smeroch.

Medzi kľúčové prevádzkové výhody patrí ultra hladký lineárny pohyb dosiahnutý presným obehom gule, minimálne koeficienty trenia, ktoré umožňujú vysokorýchlostnú prevádzku až do [špecifického rozsahu rýchlosti, ak sú k dispozícii] a výnimočná stabilita aj pri kolísajúcich zaťaženiach. Robustný dizajn ložiska obsahuje materiály odolné voči korózii a pokročilé možnosti tesnenia, vďaka čomu je vhodné pre náročné prostredia vrátane presných aplikácií na spracovanie foriem, ktoré si vyžadujú presnosť submikrónov, systémy s vysokou libračnou meraním a optických zariadení požadujúcich lineárne vedenie bez vibrácií. Jeho prírubovaná stredná časť poskytuje zvýšenú stabilitu montáže pri zachovaní kompaktných celkových rozmerov pre inštalácie obmedzené priestorom.

Dostat ponuku

PREV：Hliníkové posuvné jednotky na nastavenie vôle SCJ (zahŕňajú pozdĺž drážky hriadeľa)NEXT：LMFP…L/LMKP…L/LMHP…L s dvojitou širokou polohou, prírubové ložisko s lineárnym pohybom

Predstavenie výrobku
Parameter
Popis materiálu
Kontaktuj nás

Vlastnosti produktu

1 Môže pracovať dlhú dobu v podmienkach bez oleja.

2 Vhodnejšie pre pracovné podmienky s nízkou rýchlosťou a vysokým zaťažením, s dobrou odolnosťou proti opotrebovaniu a extrémne nízke trenie.

3 Vhodné pre situácie, kde sa ťažko tvorí olejový film, ako sú vratné, rotačné a prerušované pohyby.

4 Odolný voči korózii a oxidácii.

5 Bezúdržbový a dlhá životnosť.

Prečo si vybrať bezolejové ložiská

Znížte výrobné náklady

Nie je potrebné zariadenie na prívod oleja, otvor na vstrekovanie oleja alebo olej spracovanie drážok, čo môže výrazne ušetriť výrobné náklady.

Znížte prevádzkové náklady

Výrazne znižuje spotrebu mazacieho oleja, znižuje údržbu zariadenia, a predchádza skrytým nebezpečenstvám spôsobeným nedostatočnou zásobou oleja, čím sa účinne znižuje prevádzkové náklady.

Skráťte čas návrhu

Bezolejový dizajn zjednodušuje štruktúru produktu a efektívne šetrí čas pri navrhovaní. Sme profesionáli Dodávatelia ODM LMFM… l/lmkm… l/lmhm… l Lineárne ložisko s dvojitým stredným sprostredkovateľom

Prispieva k ochrane životného prostredia

Nevyžaduje sa žiadna recyklácia odpadového oleja, čo je prospešné aj pre ochranu životného prostredia.

Aplikačné polia

Vysoká teplota

· Oceliareň

·Taviaca pec

· Zariadenia na sušenie

· Rúra na pečenie

· Regulátor tepla

Vodeodolný

· Brána priehrady

·Vodné čerpadlo

· Štruktúra kvapalinového spínača

·Pobrežné štruktúry

· Zariadenia dokovacích a odkalovacích strojov

Chemický priemysel

· Chemická továreň

· Zariadenia na elektrolytické pokovovanie

·Zariadenia na čistenie odpadových vôd

· Farbiace stroje

·Zariadenia na rafináciu ropy a chemických látok

energie

·Sila vetra

· Nová energia

Loď

· Palubný žeriav

·Kotva

· Kryt poklopu

· Rameno kormidla

·Zdvíhacie stroje a zariadenia zdvíhacích krúžkov

Výroba automobilov

· Forma na razenie

· Zváracia štruktúra

· Lakovacia a sušiaca linka

· Kovový dopravný pás

· Obrábacie stroje

Ťažký priemysel

· Stroje na výrobu oceľových rúr

·Pneumatiky a papierne

·Elektráreň

· Spojovací prepínač vstrekovacích strojov

Stavba, ťažba, nakladanie

· Miešačky, mlynčeky, drviče

· Stavebné stroje

·Banícke zariadenia

· Ložiská ojnice

Mosty a zdvižné koľajnice

· Mostové ložiská

·Nosníky, mosty, visuté mosty

· Reaktory súvisiace s jadrovou energiou

·Parný generátor

LMF (Klimatónónónizovať) M ··· LGA (drinkinkinkžiak odolného voči vysokej teplote)

Tento typ je séria metrických rozmerov, ktorá sa bežne používa v Ázii a ďalších krajinách.

Všetky modely sa dajú vykonať s Nickle pokusom podľa požiadaviek zákazníkov, s funkciou odolnou proti hrdzu.


LMFM ··· LGA		LMKM ··· LGA

Nominálny hriadeľ priemer mm	LMFM ··· LGA	Váha g)	LMKM ··· LGA	Váha g)	Hlavné rozmery a tolerancia
					dr		D		L
					mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
6	LMFM6LGA	33.6	Lmkm6lga	27.6	6	0 -10	12	0 -13	35	± 300
8	LMFM8LGA	55.6	Lmkm8lga	47.6	8		15		45
10	LMFM10LGA	103	LMKM 10LGA	83	10		19		55
12	LMFM12LGA	120.4	Lmkm12lga	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	LMKM13LGA	122	13		23		61
16	LMFM16LGA	224	Lmkm16lga	199	16		28		70
20	LMFM20LGA	310	Lmkm20lga	275	20	0 -12	32	0 -19	80
25	LMFM25LGA	664	Lmkm25lga	624	25		40		112	0 -400
30	LMFM30LGA	832	Lmkm30lga	742	30		45		123
35	LMFM35LGA	1 218	Lmkm35lga	1 128	35	0 -15	52	0 -22	135
40	LMFM40LGA	1 860	LMKM40LGA	1670	40		60		151
50	LMFM50LGA	3 600	Lmkm50lga	3 400	50		80		192
60	LMFM60LGA	4 500	Lmkm60lga	4 060	60	0 -20	90	0 -25	209

Hlavné rozmery a tolerancia								Excentricita μm	Squeness μm	Základné hodnotenie zaťaženia
Príruba										Základné hodnotenie zaťaženia
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamika C n	Statickýkýký Co n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1 100
25.5	42	32	6	32	4.5	7.5	4.1			813	1 570
27.5	43	34	6	33	4.5	7.5	4.1			813	1 570
32	48	37	6	38	4.5	7.5	4.1			1 230	2 350
36	54	42	8	43	5.5	9	5.1	20	20	1 400	2 740
52	62	50	8	51	5.5	9	5.1			1 560	3.140
56.5	74	58	10	60	6.6	11	6.1			2 490	5 490
62.5	82	64	10	67	6.6	11	6.1	25	25	2 650	6 270
69	96	75	13	78	9	14	8.1			3 430	8 040
89.5	116	92	13	98	9	14	8.1			6 080	15 900
95.5	134	106	18	112	11	17	11.1	30	30	7 550	20 000

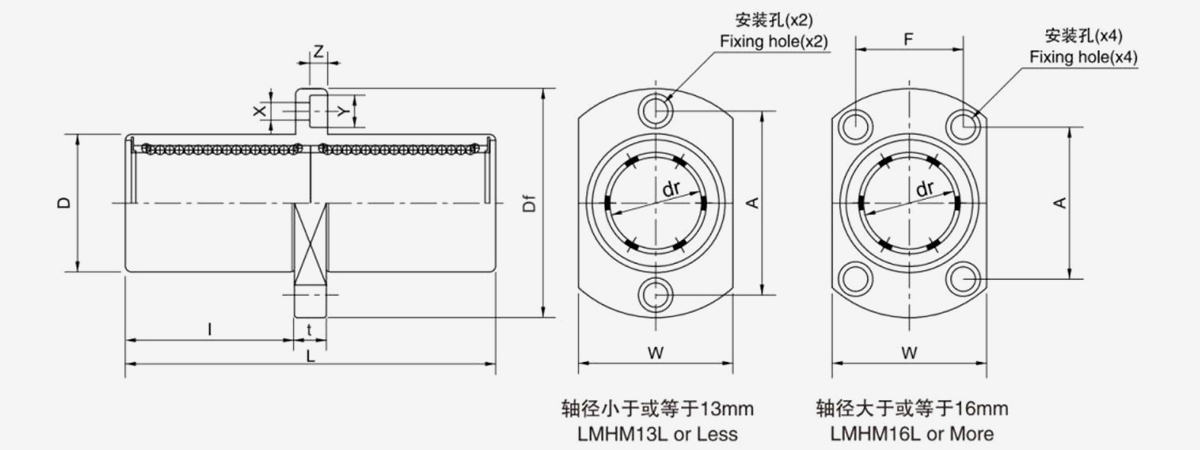

LMHM ··· LUU (zadržiavač živice)

Tento typ je séria metrických rozmerov, ktorá sa bežne používa v Ázii a ďalších krajinách.

Všetky modely sa dajú vykonať s Nickle pokusom podľa požiadaviek zákazníkov, s funkciou odolnou proti hrdzu.

Nominálny hriadeľ priemer mm	LMHM ··· LUU	Váha g)	Hlavné rozmery a tolerancia
			dr		D		L
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
6	Lmhm6luu	28	6	0 -10	12	0 -13	35	± 300
8	LMHM8LUU	47	8		15	0 -13	45
10	LMHM10LUU	90	10		19	0 -16	55
12	LMHM12LUU	102	12		21		57	0 -300
13	LMHM13LUU	123	13		23		61
16	LMHM16LUU	182	16		28		70
20	LMHM20LUU	247	20	0 -12	32	0 -19	80
25	LMHM25LUU	525	25		40		112	0 -400
30	LMHM30LUU	645	30		45		123
35	LMHM35LUU	950	35	0 -15	52	0 -22	135
40	LMHM40LUU	1 450	40	0 -15	60	0 -22	151
50	LMHM50LUU	3 437	50		80		192

Hlavné rozmery a tolerancia									Excentricita μ m	Squeness μ m	Základné hodnotenie zaťaženia
Príruba											Základné hodnotenie zaťaženia
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamika CN	Static Šarvák
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1 100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1 570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1 570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2 350
36	54	38	8	36	24	5.5	9	5.1	20	20	1 400	2 740
52	62	46	8	40	32	5.5	9	5.1			1.560	3 140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5 490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2 650	6 270
69	96	66	13	64	45	9	14	8.1			3 430	8 040
89.5	116	86	13	80	56	9	14	8.1			6 080	15 900

LMHM ··· LGA (držiak odolný voči vysokej teplote)

Tento typ je séria metrických rozmerov, ktorá sa bežne používa v Ázii a ďalších krajinách.

Všetky modely sa dajú vykonať s Nickle pokusom podľa požiadaviek zákazníkov, s funkciou odolnou proti hrdzu.


LMHM ··· LGA

Nominálny hriadeľ priemer mm	LMHM ··· LGA	Váha g)	Hlavné rozmery a tolerancia
			dr		D		L
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
6	Lmhm6lga	30.6	6	0 -10	12	0 -13	35	± 300
8	Lmhm8lga	51.6	8		15	0 -13	45
10	LMHM10LGGA	95	10		19	0 -16	55
12	LMHM12LGA	112.4	12		21		57	0 -300
13	LMHM13LGA	137	13		23		61
16	LMHM16LGA	216	16		28		70
20	LMHM20LGA	297	20	0 -12	32	0 -19	80
25	LMHM25LGA	649	25		40		112	0 -400
30	Lmhm30lga	797	30		45		123
35	LMHM35LGA	1 148	35	0 -15	52	0 -22	135
40	LMHM40LGA	1 740	40		60	0 -22	151
50	LMHM50LGA	3 437	50		80		192

Hlavné rozmery a tolerancia									Excentricita μm	Squeness μm	Základné hodnotenie zaťaženia
Príruba											Základné hodnotenie zaťaženia
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamika CN	Static Šarvák
15	28	18	5	20	-	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	-	4.5	7.5	4.1			588	1 100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1 570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1 570
32	48	34	6	31	22	4.5	7.5	4.1			1 230	2 350
36	54	38	8	36	24	5.5	9	5.1	20	20	1 400	2 740
52	62	46	8	40	32	5.5	9	5.1			1 560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2 490	5 490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2 650	6 270
69	96	66	13	64	45	9	14	8.1			3 430	8 040
89.5	116	86	13	80	56	9	14	8.1			6 080	15 900

Materiálové zloženie a vlastnosti
Materiál	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Hustota	8.0	8.9	7.8	8.9	8.0
Tvrdosť HB	>210	>70	>150	>95	>250
Pevnosť v ťahu N/mm²	>750	>200	>600	>260	>800
Medza klzu N/mm²	>450	>90	>260	>150	>450
% predĺženia	>12	>15	>10	>৪	>800
Koeficient lineárnej expanzie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limitná teplota ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Zaťaženie N/mm²	100	60	50	70	120
Max. Rýchlosť (suchá) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Stlačenie trvalej deformácie 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
* K dispozícii je veľký dopyt so špeciálnymi materiálmi.

Výmena základného materiálu
Materiálové kódy	Čínske značky GB1176-87	Medzinárodný ISO 1338	Nemecko DIN	Japonsko JIS	Amerike ASTM (UNS)	Anglicko BS	Taliansko JM	Platné podmienky
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Vysoké zaťaženie, nízka rýchlosť Bežne používané
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Stredné zaťaženie, nízka rýchlosť Bežne používané
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Stredná záťaž, stredná rýchlosť, Bežne používané
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Stredné zaťaženie, nízka rýchlosť, bežne používané
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Pri vysokej záťaži, nízkej rýchlosti, vysokej záťaži

Tuhé mazivo
Lubrikant	Vlastnosti	Typická aplikácia
SL1 Prídavok grafitu	Vynikajúca odolnosť voči chemikáliám útoky a nízke trenie, teplotný limit 400 ℃	Oblek pre bežné stroje a pod atmosférou
SL4 pridaný PTFE	Najnižšie trenie a dobré mazanie vodou, teplotný limit 300 ℃	Loď, hydraulická turbína, plynová turbína atď.
