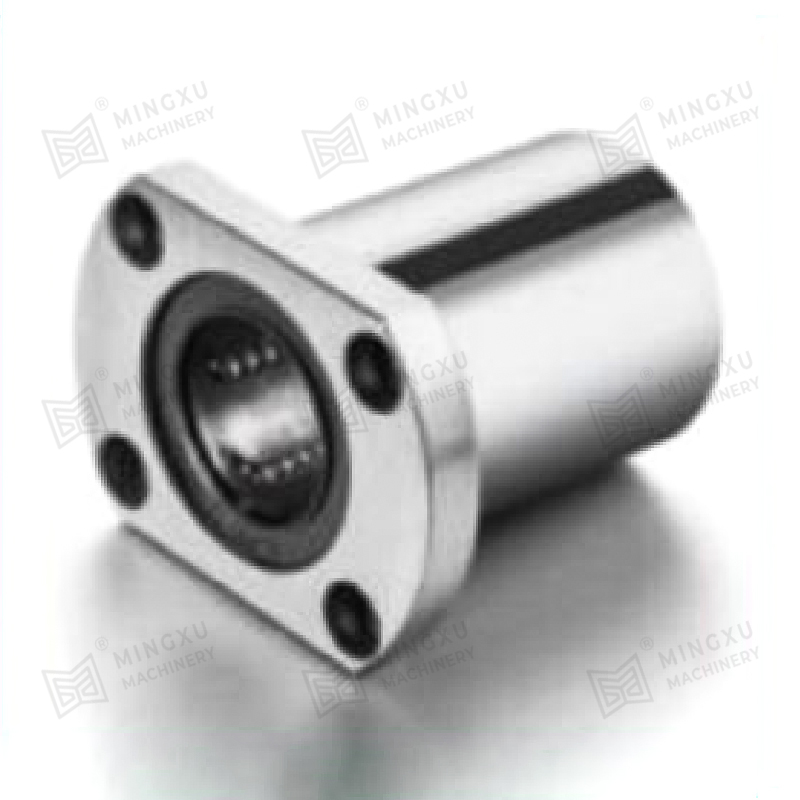

Štandardné prírubové lineárne ložisko LMF/LMK/LMH

Tento produkt je štandardné prírubové ložisko s lineárnym pohybom. Jeho jedinečný dizajn príruby zvyšuje stabilitu a flexibilitu inštalácie. Je vhodný pre rôzne pracovné podmienky, ako sú elektronické zariadenia, potravinárske stroje, baliace stroje, textilné stroje, tlačiarenské stroje a CNC obrábacie stroje.
K dispozícii sú kruhová príruba, štvorcová príruba a dve bočné rezané príruby; k dispozícii je živicový držiak a držiak odolný voči vysokej teplote.

Dostat ponuku

PREV：LMF…L/LMK…L/LMH…L s dvojitou širokou prírubou s lineárnym pohybom NEXT：Ložisko lisovacieho puzdra KH, lineárne ložisko s lisovaným vonkajším krúžkom

Predstavenie výrobku
Parameter
Popis materiálu
Kontaktuj nás

Vlastnosti produktu

1 Môže pracovať dlhú dobu v podmienkach bez oleja.

2 Vhodnejšie pre pracovné podmienky s nízkou rýchlosťou a vysokým zaťažením, s dobrou odolnosťou proti opotrebovaniu a extrémne nízke trenie.

3 Vhodné pre situácie, kde sa ťažko tvorí olejový film, ako sú vratné, rotačné a prerušované pohyby.

4 Odolný voči korózii a oxidácii.

5 Bezúdržbový a dlhá životnosť.

Prečo si vybrať bezolejové ložiská

Znížte výrobné náklady

Nie je potrebné zariadenie na prívod oleja, otvor na vstrekovanie oleja alebo olej spracovanie drážok, čo môže výrazne ušetriť výrobné náklady.

Znížte prevádzkové náklady

Výrazne znižuje spotrebu mazacieho oleja, znižuje údržbu zariadenia, a predchádza skrytým nebezpečenstvám spôsobeným nedostatočnou zásobou oleja, čím sa účinne znižuje prevádzkové náklady.

Skráťte čas návrhu

Bezolejový dizajn zjednodušuje štruktúru produktu a efektívne šetrí čas pri navrhovaní. Sme profesionáli Dodávatelia ODM Štandardné prírubové lineárne ložisko LMF/LMK/LMH

Prispieva k ochrane životného prostredia

Nevyžaduje sa žiadna recyklácia odpadového oleja, čo je prospešné aj pre ochranu životného prostredia.

Aplikačné polia

Vysoká teplota

· Oceliareň

·Taviaca pec

· Zariadenia na sušenie

· Rúra na pečenie

· Regulátor tepla

Vodeodolný

· Brána priehrady

·Vodné čerpadlo

· Štruktúra kvapalinového spínača

·Pobrežné štruktúry

· Zariadenia dokovacích a odkalovacích strojov

Chemický priemysel

· Chemická továreň

· Zariadenia na elektrolytické pokovovanie

·Zariadenia na čistenie odpadových vôd

· Farbiace stroje

·Zariadenia na rafináciu ropy a chemických látok

energie

·Sila vetra

· Nová energia

Loď

· Palubný žeriav

·Kotva

· Kryt poklopu

· Rameno kormidla

·Zdvíhacie stroje a zariadenia zdvíhacích krúžkov

Výroba automobilov

· Forma na razenie

· Zváracia štruktúra

· Lakovacia a sušiaca linka

· Kovový dopravný pás

· Obrábacie stroje

Ťažký priemysel

· Stroje na výrobu oceľových rúr

·Pneumatiky a papierne

·Elektráreň

· Spojovací prepínač vstrekovacích strojov

Stavba, ťažba, nakladanie

· Miešačky, mlynčeky, drviče

· Stavebné stroje

·Banícke zariadenia

· Ložiská ojnice

Mosty a zdvižné koľajnice

· Mostové ložiská

·Nosníky, mosty, visuté mosty

· Reaktory súvisiace s jadrovou energiou

·Parný generátor

Typ	Príklad montáže	Typ príruby	Dĺžka
Štandardný typ s prírubou		LMF	Slobodný
		LMK	Slobodný
		LMH	Slobodný
Typ s dvojitou širokou prírubou		LMF…L	Dvojité
		LMK...L	Dvojité
		LMH…L	Dvojité
Typ s pilotnou prírubou		LMFP	Slobodný
		LMKP	Slobodný
		LMHP	Slobodný
Typ s dvojitou širokou polohou s pilotnou prírubou		LMFP…L	Dvojité
		LMKP…L	Dvojité
		LMHP...L	Dvojité
Typ s dvojitou širokou strednou prírubou		LMFM…L	Dvojité
		LMKM…L	Dvojité
		LMHM...L	Dvojité
Prírubové zdvihové ložisko		LBHR LBHRW	Slobodný
		LBHS LBHSW	Slobodný
		LBHC LBHCW	Single

LMF(K)···UU (Držiak živice)

Tento typ je rad metrických rozmerov široko používaný v Ázii a iných krajinách.

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka s funkciou ochrany proti hrdzi.


LMF···UU	LMK···UU

Menovitý hriadeľ priemer mm	Živicový Držiak				Hlavné rozmery a tolerancia
	LMF···UU	Hmotnosť (g)	LMK …UU	Hmotnosť (g)	Dr		D		L
	LMF···UU	Hmotnosť (g)	LMK …UU	Hmotnosť (g)	mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
5	LMF5UU	18	LMK5UU	13	5	0 -9	10	0 -11	15	±300
6	LMF6UU	24	LMK6UU	18	6		12		19
8	LMF8SUU	32	LMK8SUU	24	8		15		17
8	LMF8UU	37	LMK8UU	29	8		15		24
10	LMF10UU	72	LMK10UU	52	10		19	0 -13	29
12	LMF12UU	76	LMK12UU	57	12		21		30	0 -200
13	LMF13UU	88	LMK13UU	72	13		23		32
16	LMF16UU	120	LMK16UU	104	16		28		37
20	LMF20UU	180	LMK20UU	145	20	0 -10	32	0 -16	42
25	LMF25UU	340	LMK25UU	300	25		40		59	0 -300
30	LMF30UU	470	LMK30UU	375	30		45		64
35	LMF35UU	650	LMK35UU	560	35	0 -12	52	0 -19	70
40	LMF40UU	1 060	LMK40UU	880	40		60		80
50	LMF50UU	2 200	LMK50UU	2 000	50		80		100
60	LMF60UU	3000	LMK60UU	2 560	60	0 -15	90	0 -22	110
80	LMF80UU	5 800	LMK80UU	5 300	80	0 -15	120	0 -22	140	0 -400
100	LMF100UU	10 600	LMK100UU	9 900	100	0 -20	150	0 -25	175	0 -400

Hlavné rozmery a tolerancia							Výstrednosť μm	Hranatosť μm	Základná nosnosť
Príruba									Základná nosnosť
Df mm	k mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamickýkýkýký C N	Statickékékéké Co N
26	21	5	18	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			176	216
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1 180
54	42	8	43	5.5	9	5.1	15	15	882	1 370
62	50	8	51	5.5	9	5.1			980	1 570
74	58	10	60	6.6	11	6.1			1 570	2,740
82	64	10	67	6.6	11	6.1	20	20	1 670	3 140
96	75	13	78	9	14	8.1			2 160	4 020
116	92	13	98	9	14	8.1			3 820	7,940
134	106	18	112	11	17	11.1	25	25	4 700	10 000
164	136	18	142	11	17	11.1	25	25	7 350	16 000
200	170	20	175	14	20	13.1	30	30	14 100	34 800

LMF(K)···GA (vysokoteplotne odolný Držiak)

Tento typ je rad metrických rozmerov široko používaný v Ázii a iných krajinách.

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka s funkciou ochrany proti hrdzi.


LMF···GA		LMK···GA

Nominálny hriadeľ priemer mm	Živicový držiak				Hlavné rozmery a tolerancia
	LMF···GA	Hmotnosť (g)	LMK···GA	Hmotnosť (g)	dr		D		L
	LMF···GA	Hmotnosť (g)	LMK···GA	Hmotnosť (g)	mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
5	LMF5GA	19.5	LMK5GA	14.5	5	0 -9	10	0 -11	15	± 300
6	LMF6GA	25.3	LMK6GA	19.3	6		12		19
8	LMF8GA	39.3	LMK8GA	31.3	8		15		24
10	LMF10GA	74.5	LMK10GA	54.5	10		19	0 -13	29
12	LMF12GA	81.2	LMK12GA	62.2	12		21		30	0 -200
13	LMF13GA	95	LMK13GA	79	13		23		32
16	LMF16GA	137	LMK16GA	121	16		28		37
20	LMF20GA	205	LMK20GA	170	20	0 -10	32	0 -16	42
25	LMF25GA	402	LMK25GA	362	25		40		59	0 -300
30	LMF30GA	546	LMK30GA	451	30		45		64
35	LMF35GA	749	LMK35GA	659	35	0 -12	52	0 -19	70
40	LMF40GA	1 205	LMK40GA	1 025	40		60		80
50	LMF50GA	2 200	LMK50GA	2 000	50		80		100	0 -400
60	LMF60GA	3000	LMK60GA	2 560	60	0 -15	90	0 -22	110
80	LMF80GA	5 800	LMK80GA	5 300	80	0 -15	120	0 -22	140
100	LMF100GA	10 600	LMK100GA	9 900	100	0 -20	150	0 -25	175

Hlavné rozmery a tolerancia							Excentricita μm	Štvorcovosť μm	Základná nosnosť
Príruba									Základná nosnosť
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamic C N	Static Co N
26	21	5	17	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1.180
54	42	8	43	5.5	9	5.1	15	15	882	1 370
62	50	8	51	5.5	9	5.1			980	1 570
74	58	10	60	6.6	11	6.1			1 570	2,740
82	64	10	67	6.6	11	6.1	20	20	1 670	3 140
96	75	13	78	9	14	8.1			2 160	4 020
116	92	13	98	9	14	8.1			3 820	7,940
134	106	18	112	11	17	11.1	25	25	4 700	10 000
164	136	18	142	11	17	11.1	25	25	7 350	16 000
200	170	20	175	14	20	13.1	30	30	14 100	34 800

LMH···UU (držiak živice)

Tento typ je rad metrických rozmerov široko používaný v Ázii a iných krajinách.

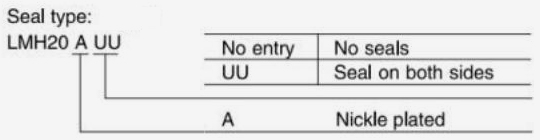

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka s funkciou ochrany proti hrdzi.

Nominálny hriadeľ priemer mm	LMH···UU	Hmotnosť (g)	Hlavné rozmery a tolerancia
			dr		D		L
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
5	LMH5UU	15	5	0 -9	10	0 -11	15	±300
6	LMH6UU	21	6		12		19
8	LMH8UU	33	8		15		24
10	LMH10UU	64	10		19	0 -13	29
12	LMH12UU	68	12		21		30
13	LMH13UU	81	13		23		32	0 -200
16	LMH16UU	112	16		28		37
20	LMH20UU	167	20	0 -10	32	0 -16	42
25	LMH25UU	325	25		40		59	0 -300
30	LMH30UU	388	30		45		64
35	LMH35UU	580	35	0 -12	52	0 -19	70
40	LMH40UU	920	40	0 -12	60	0 -19	80
50	LMH50UU	2 000	50		80		100
60	LMH60UU	2 560	60		90		110

Hlavné rozmery a tolerancia								Excentricita μm	Štvorcovosť μm	Základná nosnosť
Príruba										Základná nosnosť
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamic C N	Static CoN
26	16	5	17	—	3.5	6	3.1	12	12	167	206
28	18	5	20	—	3.5	6	3.1			206	265
32	21	5	24	一	3.5	6	3.1			274	392
40	25	6	29	—	4.5	7.5	4.1			372	549
42	27	6	32	—	4.5	7.5	4.1			510	784
43	29	6	33	—	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1 180
54	38	8	36	24	5.5	9	5.1	15	15	882	1 370
62	46	8	40	32	5.5	9	5.1			980	1 570
74	51	10	49	35	6.6	11	6.1			1 570	2,740
82	58	10	55	38	6.6	11	6.1	20	20	1.670	3 140
96	66	13	64	45	9	14	8.1	20	20	2 160	4,020
116	86	13	80	56	9	14	8.1			3 820	7,920
134	96	18	84	74	11	17	11.1			4.700	10 000

LMH…GA (vysokoteplotne odolný držiak)

Tento typ je rad metrických rozmerov široko používaný v Ázii a iných krajinách.

Všetky modely môžu byť vyrobené s poniklovaním podľa požiadaviek zákazníka s funkciou ochrany proti hrdzi.


LMH···GA

Nominálny hriadeľ priemer mm	LMH···GA	Hmotnosť (g)	Hlavné rozmery a tolerancia
			dr		D		L
			mm	Tolerancia μm	mm	Tolerancia μm	mm	Tolerancia μm
5	LMH5GA	16.5	5	0 -9	10	0 -11	15	±300
6	LMH6GA	22.3	6		12		19
8	LMH8GA	35.3	8		15		24
10	LMH10GA	65.5	10		19	0 -13	29
12	LMH12GA	73.2	12		21		30	0 -200
13	LMH13GA	88	13		23		32
16	LMH16GA	129	16		28		37
20	LMH20GA	192	20	0 -10	32	0 -16	42
25	LMH25GA	387	25		40		59	0 -300
30	LMH30GA	464	30		45		64
35	LMH35GA	679	35	0 -12	52	0 -19	70
40	LMH40GA	1 065	40	0 -12	60	0 -19	80
50	LMH50GA	2 000	50		80		100
60	LMH60GA	2 560	60		90		110

Hlavné rozmery a tolerancia								Excentricita μm	Štvorcovosť μm	Základná nosnosť
Príruba										Základná nosnosť
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamic CN	Static CoN
26	16	5	17	-	3.5	6	3.1	12	12	167	206
28	18	5	20	-	3.5	6	3.1			206	265
32	21	5	24	-	3.5	6	3.1			274	392
40	25	6	29	-	4.5	7.5	4.1			372	549
42	27	6	32	-	4.5	7.5	4.1			510	784
43	29	6	33	-	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1 180
54	38	8	36	24	5.5	9	5.1	15	15	882	1 370
62	46	8	40	32	5.5	9	5.1			980	1 570
74	51	10	49	35	6.6	11	6.1			1 570	2,740
82	58	10	55	38	6.6	11	6.1	20	20	1 670	3 140
96	66	13	64	45	9	14	8.1	20	20	2 160	4,020
116	86	13	80	56	9	14	8.1			3 820	7,940
134	96	18	84	74	11	17	11.1			4 700	10,000

Materiálové zloženie a vlastnosti
Materiál	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Hustota	8.0	8.9	7.8	8.9	8.0
Tvrdosť HB	>210	>70	>150	>95	>250
Pevnosť v ťahu N/mm²	>750	>200	>600	>260	>800
Medza klzu N/mm²	>450	>90	>260	>150	>450
% predĺženia	>12	>15	>10	>৪	>800
Koeficient lineárnej expanzie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limitná teplota ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Zaťaženie N/mm²	100	60	50	70	120
Max. Rýchlosť (suchá) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Stlačenie trvalej deformácie 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
* K dispozícii je veľký dopyt so špeciálnymi materiálmi.

Výmena základného materiálu
Materiálové kódy	Čínske značky GB1176-87	Medzinárodný ISO 1338	Nemecko DIN	Japonsko JIS	Amerike ASTM (UNS)	Anglicko BS	Taliansko JM	Platné podmienky
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Vysoké zaťaženie, nízka rýchlosť Bežne používané
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Stredné zaťaženie, nízka rýchlosť Bežne používané
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Stredná záťaž, stredná rýchlosť, Bežne používané
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Stredné zaťaženie, nízka rýchlosť, bežne používané
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Pri vysokej záťaži, nízkej rýchlosti, vysokej záťaži

Tuhé mazivo
Lubrikant	Vlastnosti	Typická aplikácia
SL1 Prídavok grafitu	Vynikajúca odolnosť voči chemikáliám útoky a nízke trenie, teplotný limit 400 ℃	Oblek pre bežné stroje a pod atmosférou
SL4 pridaný PTFE	Najnižšie trenie a dobré mazanie vodou, teplotný limit 300 ℃	Loď, hydraulická turbína, plynová turbína atď.
