Charakteristiky a výkonnostné výhody prírubových grafitových medených puzdier

I. Konštrukčné a konštrukčné prvky

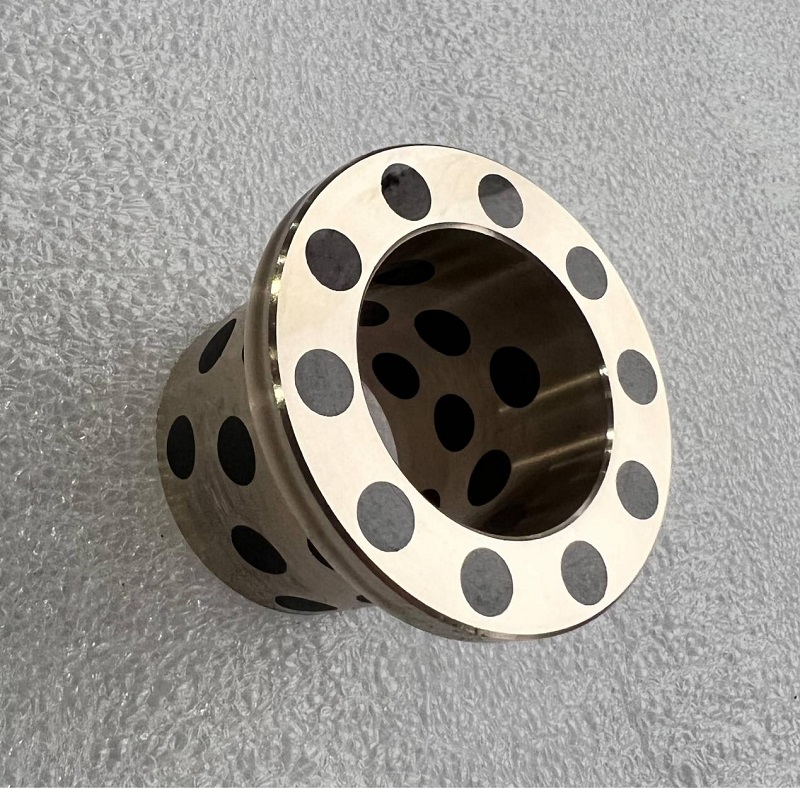

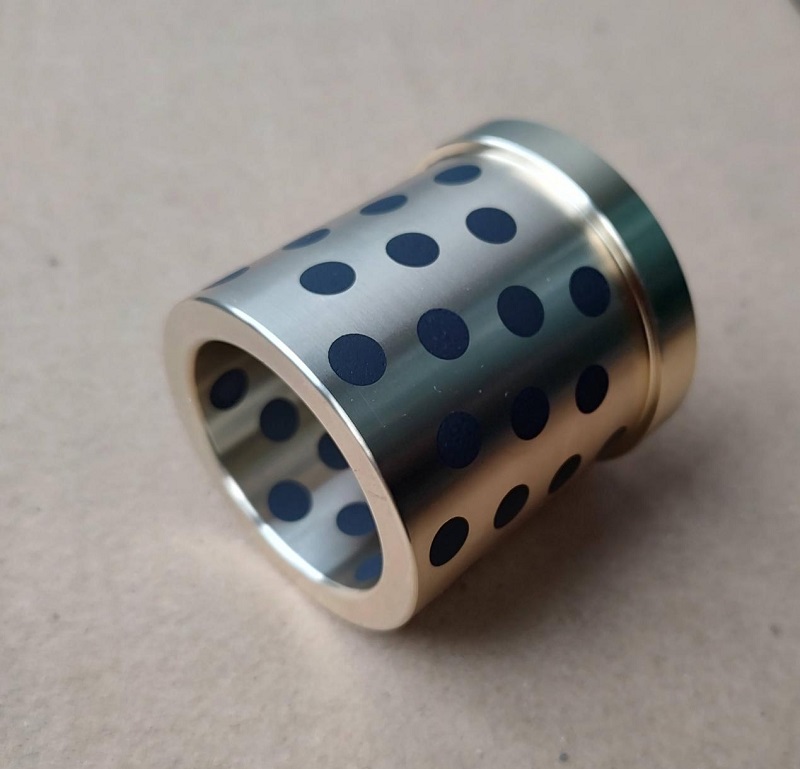

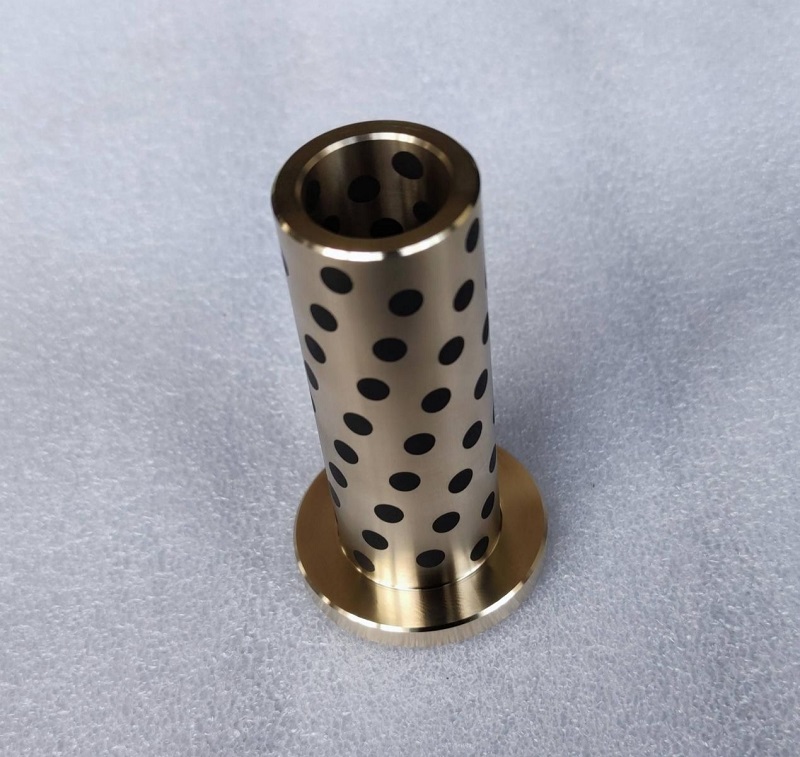

Dizajn (stop-golier)

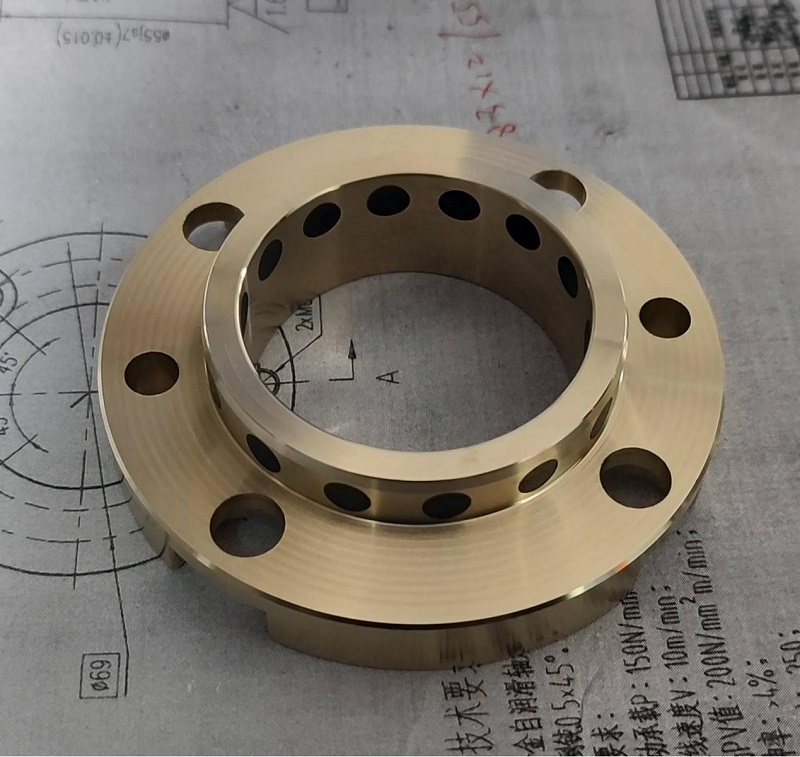

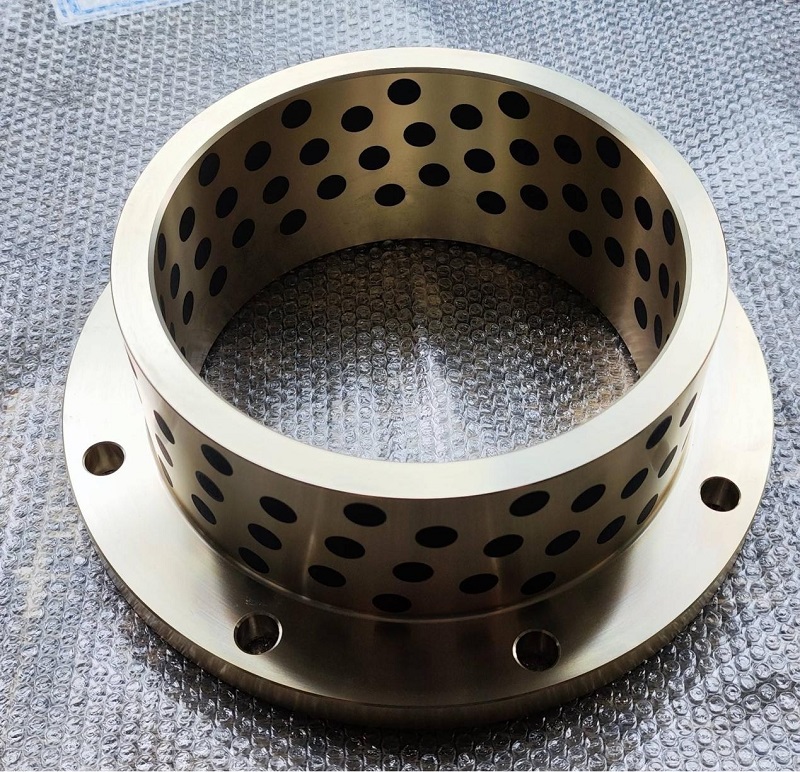

• Na konci sú vybalené medené puky, ktoré sú vybavené štruktúrou príruby, ktorá obmedzuje axiálny pohyb puzdra, zabraňuje posunu počas prevádzky a zvyšuje stabilitu montáže. Niektoré výrobky tiež podporujú pridanie polohovacích otvorov na prírubu, aby sa zabezpečilo presné umiestnenie.
• Sú vhodné pre aplikácie vyžadujúce odpor axiálneho zaťaženia alebo časté cykly počiatočného zastavenia, ako sú mechanizmy vstrekovania vstrekovania skrutiek a vodiace koľajnice metalurgických zariadení.

Samoliečba

• Základným materiálom je mosadz s vysokou pevnosťou (napr. ZCUZN25AL6, CUZN24AL6 alebo CUZN25AL6FE3MN3) vložený s grafitom alebo disulfidom molybdénu (MOS₂) tuhých maziva (predstavuje 20%-30% povrchu terenia).
• Počas trenia sa mazivo po zahrievaní prenáša na povrch hriadeľa, čím vytvára tuhý mazací film, ktorý znižuje priamy kontakt s kovmi. Vysoká tepelná vodivosť mosadznej bázy (približne 109 W/m · k) pomáha pri rozptyle tepla, čím sa udržiava účinnosť mazania.

II. Parametre materiálu a výkonu

Základný materiál

• Mosadz s vysokou pevnosťou: Obsahuje 60-66% meď, s pridanými posilňovacími prvkami, ako je hliník, železo a mangán. Má tvrdosť HB210-290, konečnú dynamickú zaťažovaciu kapacitu 100-110 N/mm² a zdvojnásobí odpor opotrebovania v porovnaní s bežnými medenými puzdrami.
• Niektoré výrobky prijímajú kompozitnú štruktúru (napr. Povrch valcovanú zmesou PTFE a olovo) na zvýšenie samolbrikácie.

Kľúčové parametre výkonu

• Koeficient trenia: <0,16 (suché trenie).
• Prevádzková teplota: Až 300 ° C bez oleja, predĺžená na 320 ° C s pravidelným mazaním.
• Posuvná rýchlosť: 0,4 m/s pre suché trenie, 5 m/s pri mazaní oleja.
• Ultimate PV Hodnota: 3,8 N/mm² · m/s.

III. Výhody výkonnosti

Vysoká kapacita zaťaženia a odolnosť proti opotrebeniu

• Vďaka konečnej dynamickej zaťaženia 100-110 N/mm² sú vhodné pre nízko rýchlosť scenárov s vysokým zaťažením (napr. Banícke stroje, vybavenie valcovacieho mlyna).
• Nosenie života je dvakrát z tradičných puzdier na bronzové plechovky.

Bez údržby a šetrné k životnému prostrediu

• Nevyžaduje sa žiadny dodávka vonkajšieho oleja, vyhýba sa kontaminácii oleja a robí ich vhodnými pre čisté prostredie, ako sú potravinové stroje a lekárske vybavenie.

Odolnosť proti korózii a široký adaptabilita teploty

• Stabilné proti vode a slabému médiu na báze kyseliny, vhodné na dlhodobé použitie vo vlhkých alebo chemicky korozívnych prostrediach.
• Vydrží teploty od -40 ° C do 300 ° C a prispôsobuje sa extrémnym podmienkam, ako je injekčné formovanie vysokej teploty a metalurgické kontinuálne odlievanie.

Iv. Typické scenáre aplikácií

• Metalurgické vybavenie: Sprievodné zariadenia pre kontinuálne odlievacie stroje, valčekové ložiská pre vybavenie valcovacieho mlyna.
• Ťažké stroje: prevodové komponenty pre banské strojové zariadenia, ložiská pre systémy pohonu lodí.
• Priemyselné vybavenie: Vstrekovacie skrutkové skrutky pre puzdrá, vodiace koľajnice pre automatizované výrobné linky.
• Špeciálne prostredie: prevodové komponenty pre vysoké teplotné pece, pod vodou (napr. Hriadele vrtule lode).

V. Odporúčania montáže a použitia

Výber hriadeľa

• Odporúčané materiály na hriadeľ sú z nehrdzavejúcej ocele alebo chrómovanej oceľ, s tvrdosťou vyššou ako v prípade medi (navrhnutá tvrdosť hriadeľa ≥ HRC45).

Montážny spôsob

• Predtým, ako sa pred zostavou, naneste mazací olej na povrch trecieho povrchu, aby ste skrátili obdobie pretekania.
• Zostava s nízkou teplotou: Výhodne použite metódu zmršťovania zamrznutia (ošetrenie tekutého dusíka -196 ° C), aby ste zabránili deformácii spôsobenej kladivom.

Úvahy o údržbe

• Black grafit mazajúci film vytvorený na povrchu nemusí byť odstránený; Normálne použitie je dostatočné.
• Pravidelne kontrolujte voľný priestor v korozívnych prostrediach, aby ste zabránili abnormálnemu opotrebeniu spôsobenému vniknutím cudzích predmetov.

Vi. Informácie o trhu a produkte

• Hlavné výrobcovia : Mingxu ložisko: [email protected] , ponúka služby prispôsobenia (napr. Veľkosť, spracovanie dier polohy).
• Cenové rozpätie : Líši sa na základe veľkosti a dávkového množstva, bez minimálneho množstva objednávky, ale pre hromadné objednávky je k dispozícii lepšie ceny.
