Aplikácie a kľúčové úvahy o samoliečovacích ložiskách v hydraulických strojoch

Hydraulické stroje pracujú za tvrdých podmienok zahŕňajúcich predĺžené ponorenie vody, čistenie sedimentov a prerušované ťažké zaťaženie. Tradičné ložiská často trpia stratou maziva, zaistením vyvolaným koróziou a zníženou spoľahlivosťou zariadenia. Samoznámy ložiská Ako preferované riešenie pre kritické zariadenia, ako sú brány Slice a čerpacie stanice, sa známe svojou prevádzkou bez údržby, odolnosti proti korózii a odolnosti proti oderu proti sedimentu. Tento článok analyzuje typické scenáre aplikácií a kritériá výberu jadra pre samovražené ložiská v hydraulických strojoch, Drawi

I. Typické aplikácie samovražejúcich ložísk v hydraulických strojoch

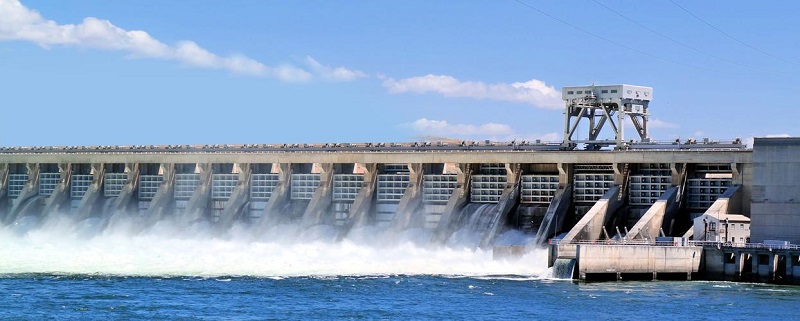

SLUICE GATE zdvíhače a vodiace kolesá

l Posúvacie ložiská: Slice Gate Hoists sú nepretržite ponorené do vody naloženej na sediment. Hydraulický projekt Yangtze River bol prijatý 316L z nehrdzavejúcej ocele na báze samočistiaceho ložiská s povrchovo-kompozitným povlakom PTFE. Po piatich rokoch nepretržitej prevádzky vo vode s koncentráciou sedimentu 2 kg/m³ bola hĺbka opotrebovania iba 0,25 mm, štvornásobná životnosť v porovnaní s tradičnými bronzovými puzdrami a znižovala výkyvy zdvíhacej sily o 30%.

l Systémy hriadeľa vodiacej kolesa: Zliatinové ložiská grafitého Vykazujú stabilné koeficienty trenia 0,08–0,12 vo vlhkých prostrediach. Testy v teréne pri zámku Lode Tri rokliny preukázali zníženie hluku zdvíhania z 85 dB na 72 dB a 20% zlepšenie presnosti synchronizácie.

Pumpové a turbínové hriadeľové systémy

l Vodiace ložiská s hlbokým jamkou: inžinierske plastické ložiská na báze plastu (napr. Peek uhlíkové vlákno) vydržia vysoké lineárne rýchlosti (do 10 m/s) a axiálne vibrácie. Poľné merania na čerpacej stanici na odchýlku vody v južnej až severo-sever zaznamenali hodnoty vibrácií hriadeľa ≤ 2,5 μm, čo je 60% redukcia v porovnaní s kovovými ložiskami.

l Hriadeľové ložiská na vodiace ložiská na turbíne: keramické ložiská (sic grafit) vo vodných tokoch obsahujúcich mikro-kvadzové častice (priemer ≤ 0,1 mm) vykazovali ročné hĺbky opotrebenia <0,05 mm. Testovanie po retroretácii v Yunnanovej vodnej stanici skrátenej doby odozvy na nastavenie lopatky o 15%.

Kĺbové mechanizmy v zariadení na bagrovanie rieky

l Ložiská Cutterhead Dredger: Viacvrstvové kompozitné ložiská (zliatina zliatiny meďnatého MOSP) odoláva prechodným nárazovým zaťaženiam presahujúcim 50 MPa. Prípadová štúdia holandskej bagrovacej spoločnosti oznámila 6 000-hodinovú životnosť v sedimente obsahujúcich fragmenty škrupiny, intervaly údržby strojnásobia.

l Hydraulické grabové kĺby: Samonubrikujúce sférické ložiská (napr. GE-typ) odoláva ponoreniu slanej vody a vysokofrekvenčným osciláciám. Testy v teréne na batohovacích nádobách zhoushanu preukázali 70% zlepšenie rezistencie na koróziu morskej vody v porovnaní s konvenčnými ložiskami.

Ovládače pre vodovodné ventily

l Vodičové puzdrá ventilového stonky: Ultra vysokú molekulovú hmotnosť Polyetylén (UHMWPE) ložiská s trením koeficientov s nízkym ako 0,05 zníženého krútiaceho momentu ventilu z 1 200 N · m na 800 N · m v hlavnom projekte prenosu vody, čo dosahuje významné úspory energie.

l Podpery hriadeľa ventilu motýľa: Kompozitné ložiská vystužené z vlákien PTFE, ktoré pracujú pri 30 cykloch/deň, vykazovali hĺbky opotrebenia <0,1 mm po 100 000 cykloch, ktoré spĺňa požiadavky ISO 5208 úniku triedy A.

II. Kľúčové výberové faktory a technické špecifikácie

Odolnosť proti korózii a prevencia biofoulingu

l Sladkovodné prostredia: Uprednostňovanie plastových ložísk na báze medi alebo inžinierstva.

l Prostredie morskej vody: Vyžadujú 316L z nehrdzavejúcej ocele alebo substráty Hastelloy, ktoré sú v súlade s normami koróznej korózie soli ASTM G48 (720 hodín bez jamiek).

l Rezistencia na riasy: Výskum naznačuje, že ložiská s drsnosťou povrchu RA ≤ 0,2 μm znižujú mikrobiálnu adhéziu o 80%.

Odpor

Adaptabilita teploty a tlaku

l Ložiská s hlbokým jamkou musia vydržať variácie teploty vody od 0 ° C do 80 ° C a statické tlaky vody 10 MPa. Lose na báze Peek vykazovalo rýchlosť tepelnej expanzie iba 0,3% pri 80 ° C, čo je výrazne nižšie ako 1,5% Nylonu.

l Podľa štandardov ISO 4378-4 musia hydraulické ložiská prejsť 500-hodinovým vysokotlakovým testom vodného prúdu (tlak 15 MPa, rýchlosť prietoku 20 m/s).

Zaťaženie a stop-zastupovanie charakteristík

l Statické zaťaženie s predĺženým ponorením (napr. Podpery brány): Vyberte ložiská na báze medi s kapacitami povrchového tlaku ≥ 50 MPa (štandard GB/T 23894).

l Vysokofrekvenčné štartovacie zastavenie (napr. Ovládanie čerpadla/ventilu): Používajte ložiská na báze PI schopné 10⁶ cykly štartu (päťkrát vyššie ako kovové ložiská).

Ekonomické a environmentálne úvahy

l Podľa správy o trhu s globálnymi hydraulickými strojmi z roku 2023, samovražené ložiská znižujú celkové náklady na životný cyklus o 30%-40% v porovnaní s tradičnými riešeniami:

l Ročné náklady na údržbu veľkej čerpacej stanice sa znížili zo 480 000 RMB na 180 000 RMB.

l Čas výmeny brány sa skrátil z 8 hodín na 2 hodiny na inštanciu.

l Scenáre kontaktu s pitnou vodou vyžadujú certifikáciu NSF/ANSI 61, zakazujúce materiály obsahujúce olovo, kadmium alebo iné nebezpečné látky.

III. Trendy v priemysle a odporúčania výberu

Technologické hranice

l Technológia bionickej povrchovej techniky: Ložiská s drážkovými štruktúrami inšpirovanými žralokom znižujú hydraulický odpor o 15%, aplikované na energeticky efektívne dodatočné vybavenie veľkých čerpacích staníc.

l Integrované inteligentné monitorovanie: Vodotesné ložiská vibrácií NMB umožňujú monitorovanie nesprávneho vyrovnania hriadeľa a podmienok opotrebenia v reálnom čase.

Praktické odporúčania výberu

l Uprednostňuje výrobky certifikované podľa ISO 4378 (testovanie posuvného ložiska) a AWWA C540 (štandardy vodného priemyslu).

l Hydraulické ložiská by mali obsahovať drenážne kanály alebo samočistiace štruktúry, aby sa zabránilo hromadeniu a zaisteniu sedimentov.

l Vyžadujte výrobcov, aby poskytovali testy testovacích testov vodnej lavičky s obsahom sedimentu (odporúčané: 500-hodinové vysokotlakové vodné prúdové prúdy 10⁶ Počiatočné testy cyklu-stop cyklu).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , w Viac ako desať rokov odborných znalostí v oblasti samovzovlatkového ložiska výskumu a vývoja a výroby získala pozitívnu spätnú väzbu od výrobcov hydraulických strojov. Pre otázky, prosím Kontakt: [email protected] .
